Дефинитивни инжењерски водич за дуваљке са директном спрегом

1. Дувачи корена са директном спрегом: основни концепт

2. Механика директно спрегнутог ротационог позитивног померања

3. Предности перформанси у односу на системе на ременски погон

4. Инсталација и поравнање: прецизност за дуговечност

5. Протоколи одржавања за јединице са директним погоном

6. Критичне индустријске примене

7. Кључне техничке спецификације и водич за избор

8. Често постављана питања (ФАК)

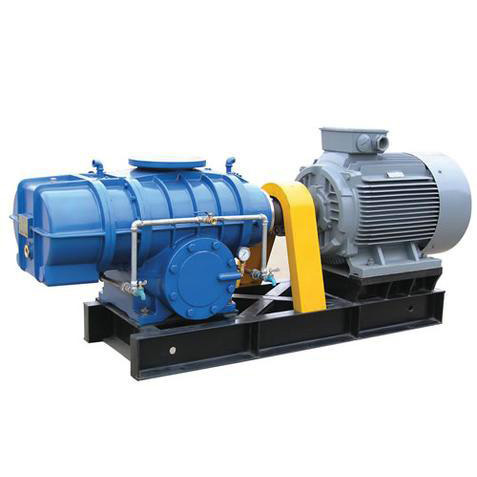

1. Дувачи са директним спајањем корена: основни концепт

У срцу безбројних индустријских процеса, од третмана отпадних вода до пнеуматског транспорта, лежи робусна технологијаДувачи са директним спајањем корена. За разлику од алтернатива са ременским погоном, ове јединице имају директну механичку везу између мотора и вратила вентилатора преко спојнице. Ова наизглед једноставна разлика доноси дубоке предности у погледу ефикасности, издржљивости и оперативне стабилности. Елиминацијом каиша, систем елиминише уобичајену тачку хабања и губитка енергије, чинећи дуваљке са директним спајањем пожељним избором за апликације које се стално раде где је поузданост најважнија.

Ова директна конфигурација обезбеђује да се брзина ротације мотора прецизно преноси на импелере, испоручујући стабилан проток ваздуха без пулсирања који је критичан за процесе као што су аерација у биолошком третману или транспорт материјала у цементарама. Филозофија дизајна је усредсређена на минималне механичке губитке и максимално време рада, због чега индустрије са захтевним оперативним профилима све више усвајају овај метод погона у односу на традиционалне системе каиша.

2. Механика директно спрегнутог ротационог позитивног померања

Дувачи са директним спајањем коренараде на принципу позитивног померања, користећи роторе са два или три дела који се ротирају у супротним смеровима унутар прецизно обрађеног кућишта. Директна спојница обезбеђује да ови ротори одржавају тачну синхронизацију, покретани зупчаницима који спречавају контакт метала са металом. Како се режњеви ротирају, они заробљавају фиксну запремину ваздуха на усисном отвору и транспортују га до испусне стране, где се избацује против притиска система.

Кључна механичка предност лежи у самој спојници. Флексибилна спојница, често у стилу тапер-лоцк, повезује осовину мотора са вратилом вентилатора, прилагођавајући мање неусклађености док ефикасно преноси обртни момент. Овај директни погон елиминише клизање својствено системима каиша, обезбеђујући да дуваљка ради прецизно при пројектованој брзини, што је директно у корелацији са гарантованом запреминском брзином протока. Ова карактеристика је од суштинског значаја за процесе који захтевају конзистентан, дозирани довод ваздуха, као што је у реакторима за дозирање хемикалија или реакторима са флуидизованим слојем.

3. Предности перформанси у односу на системе на ременски погон

Када се процењују дувачи са кореном директног спајања у односу на аналогне са ременским погоном, појављује се неколико разлика у перформансама. Прво, директно спајање елиминише затезање и хабање каиша, што не само да смањује учесталост одржавања већ и спречава постепени губитак ефикасности како се каишеви растежу током времена. Друго, одсуство склопа ремена и ременице смањује укупни отисак и тежину јединице, поједностављујући инсталацију и интеграцију у компактне распореде постројења.

Штавише, системи са директним погоном показују ниже нивое вибрација и раде тише, доприносећи сигурнијем и удобнијем радном окружењу. Смањена механичка сложеност значи да је мање компоненти подложно квару, повећавајући укупну поузданост система. У апликацијама где је простор ограничен или где је потребан континуирани рад са великим оптерећењем, директно спајање пружа одлучујућу предност у погледу стабилности перформанси и трошкова животног циклуса.

4. Инсталација и поравнање: прецизност за дуговечност

Успешно распоређивањеДувачи са директним спајањем коренашарке на пажљивој инсталацији, посебно на поравнању осовине. Чак и мања неусклађеност може изазвати прекомерне вибрације, превремено хабање лежајева и замор спојнице. Најбоља пракса у индустрији налаже да половине спојнице морају бити уграђене са спојем који се не спушта, што често захтева контролисано грејање, како би се обезбедила сигурна веза са вратилима.

Правилно поравнање укључује проверу и офсет и угаоних одступања. За оптималан радни век, укупно очитавање индикатора (ТИР) на главчинама спојнице не би требало да прелази 0,005 инча (0,13 мм), а паралелно одступање површина спојнице треба да буде унутар 0,001 инча (0,03 мм). Поред тога, кључно је успоставити исправан аксијални размак између половина спојнице како би се прилагодило термичком ширењу осовине током рада, спречавајући оптерећење које може оштетити унутрашње компоненте вентилатора. Препоручује се употреба спојнице у стилу тапер-лоцк како би се обезбедио позитиван пренос обртног момента и лако уклањање.

5. Протоколи одржавања за јединице са директним погоном

Док дуваљке са директном спрегом захтевају ређе интервенције од јединица са ременским погоном, структурирани распоред одржавања је од суштинског значаја. Примарне области фокуса укључују подмазивање мењача и лежајева, проверу спојнице и проверу поравнања. Редовне промене уља коришћењем мазива које препоручује произвођач спречавају хабање зупчаника и обезбеђују несметан рад.

Периодичне провере спојнице треба да обухватају визуелну проверу хабања или пукотина, и поновно затезање причвршћивача на одређене вредности. Праћење вибрација може послужити као алат за предвиђање одржавања, откривајући ране знаке неравнотеже или неусклађености. Поред тога, осигуравање да је филтер усисног ваздуха чист и несметан ће заштитити роторе од оштећења честица, одржавајући чист излаз ваздуха без уља који је обележје ових дуваљки.

• Дневно:Проверите нивое уља, ослушкујте неуобичајену буку, пратите притисак и температуру пражњења.
• месечно:Прегледајте спојницу да ли је истрошено, проверите поравнање, очистите филтер за ваздух.
• Квартално:Замените уље у мењачу, прегледајте лежајеве, проверите обртни момент свих причвршћивача.
• Годишње:Свеобухватан ремонт, укључујући мерење зазора ротора и замену заптивки.

6. Критичне индустријске примене

Робусни дизајн и поуздане перформансе дувача са директним спајањем корена чини их незаменљивим у широком спектру сектора. У третману отпадних вода, они обезбеђују есенцијалну аерацију за аеробно варење, обезбеђујући биолошки разградњу органске материје. У индустрији аквакултуре, они одржавају критичне нивое раствореног кисеоника у рибњацима и резервоарима, директно утичући на здравље стока и принос.

За руковање расутим материјалом, ове дуваљке се користе у пнеуматским транспортним системима за транспорт цемента, зрна, пластике и других прахова кроз цевоводе. Стабилан проток ваздуха под високим притиском обезбеђује конзистентан и ефикасан пренос материјала на велике удаљености. Друге кључне примене укључују довод ваздуха за сагоревање у пећима, повећање гаса у петрохемијским постројењима и операције вакуумског паковања, демонстрирајући свестраност ове технологије у читавом индустријском спектру.

Кључни сектори апликација:Аерација отпадних вода · Аквакултура · Пнеуматски транспорт · Индустрија цемента · Електране · Хемијска прерада · Руковање биогасом

7. Кључне техничке спецификације и водич за избор

Одабир правогДувачи са директним спајањем кореназа примену захтева пажљиву анализу протока, притиска и захтева за снагом. Типичне јединице нуде проток у распону од само 0,6 м³/мин до преко 120 м³/мин, са притисцима пражњења до 98 кПа. Снага мотора може да варира од 1,1 кВ за мање јединице до преко 185 кВ за велике индустријске моделе.

Када одређујете вентилатор, узмите у обзир потребан диференцијални притисак, жељени проток при том притиску и радне услове околине. Дизајн ротора са три лопатице постао је индустријски стандард због својих побољшаних карактеристика пулсирања и ефикасности у поређењу са старијим дизајном са два режња. Консултовање криве перформанси и техничких листова је кључно да би се осигурало да изабрани вентилатор ради на својој оптималној тачки ефикасности, пружајући поуздану услугу за предвиђену примену.

8. Често постављана питања (ФАК)
